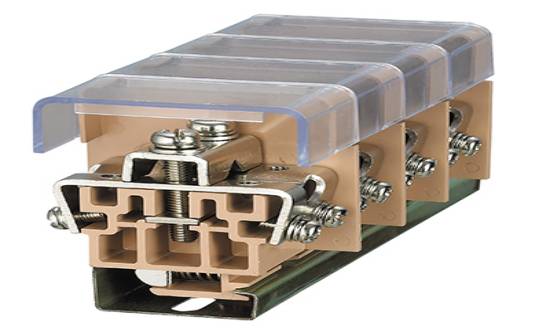

JM1-2.5
小母线接线架
产品简介

JM1-2.5系列小母线接线架主要用于交流至660V(50Hz或60Hz)直流至440V的继电保护屏、直流控制屏等电气设备中,所以架设电流不大于120V的小母线。JM1-2.5系列小母线接线架两侧各有两个M4组合螺钉,一般可分别压接四根2.5mm²及以下导线,用来取得交流或直流电源。

正常工作条件:

1、周围空气温度-25℃~+40℃;

2、海拔高度不超过2000m;

3、污染等级为2级;

4、安装类别为III类;

5、在最高温度40℃,相对湿度不超过50%,在较低温度下可以有较高的湿度,该月的月平均最低温度不超过+25℃,该月的最大相对湿度不超过90%,应考虑到因温度变化而发生在产品表面上的凝露。


产品特点:

1、绝缘体采用高品质PC材料制造,具有绝缘性能好、机械强度高、耐高温——长期可在120℃可靠工作,阻燃自熄性能好——能达到美国UL94-VO级标准。

2、可分别安装于国际通用的G型和TH型安装轨上,JM1-2.5N、JM1-2.5型小母线接线架安装轨为G32-18、JM1-2.5D型小母线接线架安装轨为TH15-5.5,JM1-2.5D1、JM1-2.5B型小母线接线架安装轨为TH35-7.5,安装牢固且装卸方便。

3、绝缘件由三部件组成封闭型结构,且上部有与紧密配合的透明防护罩,可防止异物落入,减少事故发生。

4、压接导线的紧固件采用自升式组合螺钉,垫圈可跟随螺钉升降,接线方便可靠。

5、本产品所需的标记号和固定件可与我公司生产的JF5型通用。


规格:
